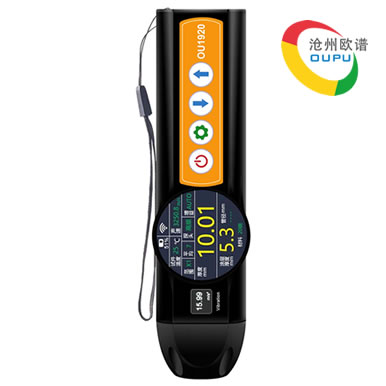

OU1920多功能电磁超声测厚仪

OU1920多功能电磁超声测厚仪是一款笔式超小型、无需声耦合剂、非接触式厚度测量的仪器,可实现金属或导磁性材料的厚度测量，同时又能对磁性工件外面的涂镀层厚度进行测量。在仪器吸附在工件上时，能够测量工件的振动情况。

全国热线0317-3038768

详情介绍

一、产品简介

OU1920多功能电磁超声测厚仪是一款笔式超小型、无需声耦合剂、非接触式厚度测量的仪器,可实现金属或导磁性材料的厚度测量，同时又能对磁性工件外面的涂镀层厚度进行测量。在仪器吸附在工件上时，能够测量工件的振动情况。

二、产品特点

●体积小，携带方便；
●对工件表面要求不高，对粗糙表面无需打磨处理，可实现非接触式测量；
●对涂层不敏感，可实现含涂层工件的厚度测量；
●无需声耦合剂，可实现高温工件的厚度测量，可进行温度补偿；
●1.3寸高清IPS圆形液晶屏显示，360°无死角；
●0.42寸OLED屏，高亮度显示加速度；
●电磁超声测厚仪、涂层测厚、振动分析三位一体；
●仪器由主机和手机组成，主机和手机通过Wifi无线链接；
●仪器采用电磁超声原理，检查过程不需要打磨工件表面，不需要耦合剂；
●探头和主机为一体机，探头可更换；
●连接手机、平板电脑后有A扫描、B扫描两种功能；
●可配置探头类型：探头（≤80℃、短时测量）、高温探头（≤800℃、短时测量）；
●可配置高温手柄：短手柄（满足最高350℃检查要求、短时测量）、长手柄（满足最高800℃检查要求、短时测量）；

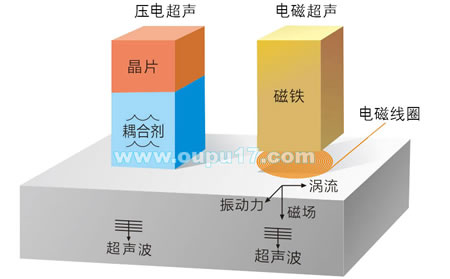

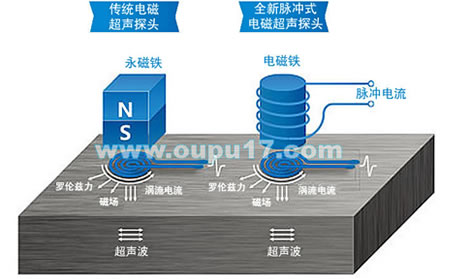

三、工作原理

四、技术参数

测量范围	0.5-480mm (测量范围由材料而定)
测量精度	工件厚度≤10mm 时，误差±0.01mm；厚度>10mm 时，误差±（0.01+H/200）mm（H 为工件厚度值）
声速范围	1000-9999m/s
分辨力	0.01mm
最小曲率范围	6mm
接收增益范围	oupu≤100dB
波形显示	正半波、负半波、全波、射频波、包络波
声波类型	剪切波oupu（横波）
励磁方式	永磁铁，Br 小于13kGs
波形显示	全波、半波、射频波（软件中可快速调节）
最大提离	9mm
操作换能器和倾斜角度	±25 度
高温探头工作温度范围	低碳钢（或其它铁磁性钢）：-150 ~ +800℃，奥氏体不锈钢（或其它非铁磁性材料）：-150 ~ +250℃
常温探头	≤80℃、4MHz，主要用于检测细晶材料，如低碳钢、铝等
高温声速补偿	自动补偿
涂层最大测量范围	6mm
振动测量范围	0-156m/s²
供电	内置锂电池，工作时间6小时
低功耗模式	支持Gecko模式，待机时间可达20小时以上
主机贮藏温度范围	0 ~ +40℃
主机正常工作温度范围	-10 ~+50℃
笔式主机尺寸	170×40×35mm
主机重量	250g（配常温探头）

五、标准配置

序号	名称	数量
1	主机	1
2	常温探头	1
3	铁基试块	1
4	铝基试块	1
5	充电数据线	1
6	充电插头	1
7	仪器箱	1
8	随机资料	1

六、可选配置

名称	图片

工业PAD	手机

腕表	高温探头 4MHz，Φ33×40mm

小管径常温探头 4MHz，Φ13×36mm	大管径常温探头 4MHz，Φ40×60mm

B扫滚轮 80×45mm

七、仪器选型指南

产品图片
型号	OU1900	OU1910	OU1920
测量范围	0.55-1280mm	0.75-150mm	0.5-480mm
测量精度	±0.01mm	±0.01mm	±0.01mm
声速范围	400-9999m/s	400-9999m/s	1000-9999m/s
分辨力	0.01mm	0.01mm	0.01mm
最小曲率	8mm	8mm	6mm
增益	0～96dB	0～96dB	0～100dB
最大提离	5mm	4mm	9mm
显示屏	LCD	LCD	IPS
外壳	金属	塑料	金属
声速校准	√	√	√
高温补偿	√	√	√
自动冻结	√	√	√
自动增益	√	√	√
自动休眠	√	√	√
闸门高度调节	√	×	√
延时消隐调节	√	×	√
手动增益调节	√	×	√
A 扫波形显示	√	×	√
Wi-Fi连接手机	√	√	√
APP	√	√	√
电脑软件	√	√	√
涂层厚度测量	×	×	√
振动测量	×	×	√
